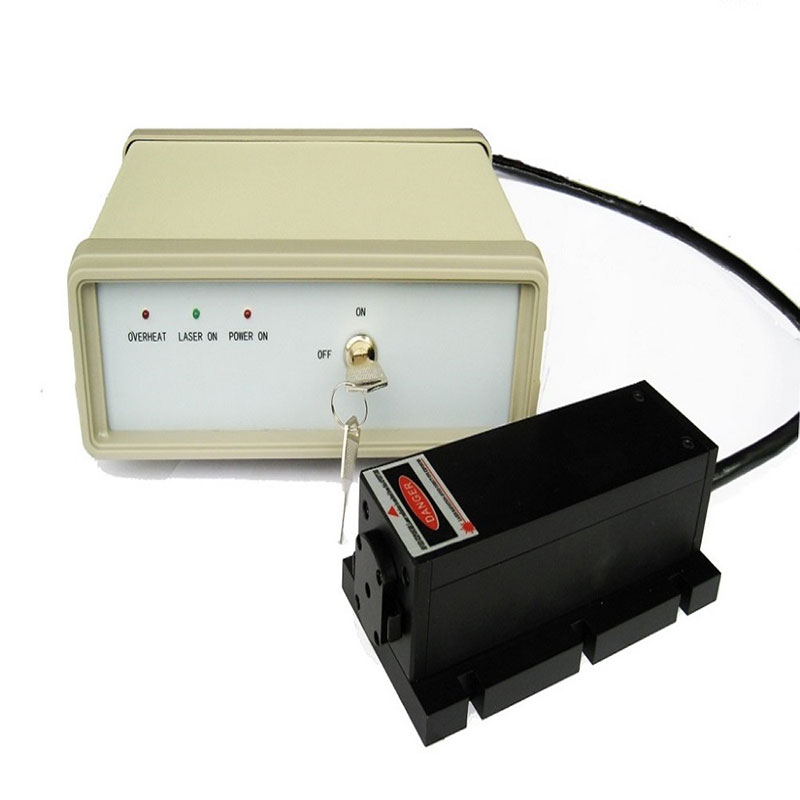

Dioodi pumbatud CW: paindlik ja tõhus valgusallika võimalus!

Laser-võimenduse materjalidena on pikka aega kasutatud ND-legeeritud kristalle ja klaase nagu ND: YAG (neodüüm: yttrium alumiinium granaat). Optiliselt pumbatavana saavad nad toota väljundlainepikkusi 1 um, samas kui neodüümi ergastatud oleku eluiga toetab nii pidevat lainet kui ka impulss (Q-lülitusega).

Traditsioonilistes laserites on intensiivsete välklambide ja kaarelampide väljund fokuseeritud silindriliseks laserkristallvardaks, et moodustada võimendusmoodul. Seejärel asetatakse see moodul laseriõõnsusesse, mis on tavaliselt mitu tolli pikk ja piirab kõrged helkurid ja osalised reflektorid või väljundühendused.

See lähenemisviis seisab silmitsi mitmete väljakutsetega. Esiteks ei ole pumbavalgus tõhus, mis on peamiselt tingitud lambi ebatõhususest elektrienergia muutmisel pumbaks, tekitades samal ajal palju kasutut soojust. Kriitilisemalt kiirgavad need lambid lairibakiirgust nähtavates ja infrapunavahemikes, mille tulemuseks on suurem osa valgust, mis ei imenda laseri võimenduse kristallid täielikult, mis omakorda süvendab pumba mooduli soojuse genereerimist. Selle kuumuse peab laserpea jaoks vesijahutusega süsteem hajutama ja on vajalik mitmekilokati toiteallikas.

Paljude tööstuslike rakenduste jaoks on pideva kaarelampide eluiga piiratud ja need tuleb välja vahetada iga 200–600 tunni järel. Asendamise ajal tuleb hea laseri väljundi mustri säilitamiseks sageli häälestada õõnsuse optika. See sagedane rutiinne hooldus mitte ainult ei suurenda kulusid, vaid võib mõjutada ka lasersüsteemi stabiilsust. Lisaks võib optiline joondamine aja jooksul triivida, nõudes regulaarset uuesti kalibreerimist, isegi ilma lambi enda asendamist kaalumata.

SeevastuDiood pumbatud CWkõrvaldab need piirangud ja puudused märkimisväärselt. Neodüümi legeeritud laserkristallide imendumine lainepikkustel on kõrge 808 ja 880 nm, mis vastavad IngaaS pooljuhtide laserdioodide emissiooni lainepikkustele. Laserdiood suudab elektrienergia efektiivselt muuta laservalguseks, mida neeldub neodüümiga legeeritud kristall tõhusalt, saavutades seinapulga efektiivsuse, mis on mitu korda suurem kui traditsioonilistel lampidega pumbatud laseritel.

Lisaks suurele elektri efektiivsusele,Diood pumbatud CWtoob ka muid olulisi eeliseid. Madala väljundvõimsuse tõttu tekitavad need laserid suhteliselt vähe soojust, vähendades jahutusnõudeid. Lisaks toidavad neid vähese pingega toiteallikatega, mis on mõnes laser-tööpingis ühilduvad ühefaasiliste (110/220 V) liinide või madala pingega utiliididega.

Lisaks võib pooljuhtide dioodide kompaktse suuruse tõttu laserpea üldist suurust märkimisväärselt vähendada. OEM -ide ja tööstuskasutajate jaoks vähendab dioodide pikk eluiga veelgi hooldusaega. Tegelikult on dioodide töökindluse pideva täiustamisega dioodiga pumbatud tahkislaserites need laserid saavutanud palju aastaid probleemideta töö.

Laserkristallide kasutuselevõtu osas on dioodiga pumbatud CW -le mitu põhilist lähenemisviisi, sealhulgas otsapumpamine ja külgpumpamine. End Pumbatud laserid tagavad kvaliteetsete väljundtalade kõrge jõudluse ja stabiilsuse toitevahemikus kuni kümnete vattideni, samal ajal kui külgpumbatud laserid keskenduvad kuni mitme kilo töötlemata jõudu pakkumisele, ehkki nende tala kvaliteet on ohustatud.

Pärast kasutuselevõttuDiood pumbatud CW, on uuritud arvukalt laserkristallgeomeetriaid, millel on erinev äriline edu. Nende hulgas on kõige olulisemad silindrilised vardad, taldrikud ja õhukesed kettakristallid. Sõltuvalt võimsuse ja režiimi nõuetest saab plaadi- ja varda laseriga kristallid kujundada kas lõpp-pumbatud või külgpumbana, kettakristalle saab aga ainult pumbata. Üldiselt domineerivad vardakristallid madala/keskmise võimsusega ja kõrge režiimi kvaliteedirakendustes, plaat- ja kettakristalle kasutatakse sageli suure võimsusega laserites.
